Dzięki uprzejmości firmy JM elektronik z Gliwic, która jest m.in oficjalnym dystrybutorem firmy Microchip w naszym kraju miałem możliwość uczestniczyć w ciekawych warsztatach Microchip Europen Workshop Day.
Warsztaty poświęcone były nowince technologicznej 32-bitowemu mikrokontrolerowi PIC32MZ DA.
Ponieważ pierwszy raz uczestniczyłem w tego typu imprezie, więc artykuł będzie miksem moich wrażeń przeplatanych informacjami technicznymi.
Warsztaty miały miejsce w kilku miastach Polski ja wybrałem Warszawę :)
Miejsce warsztatów zostało optymalnie dobrane na peryferium miasta w Hotelu Czerniewski . Pech w tym przypadku chciał , że moja baza była dokładnie na przeciwległym biegunie Warszawy. Dojazd do celu trwał ok 1,5 h, w sumie mogłem samolotem polecieć byłoby szybciej. Na miejsce dotarłem dokładnie o 8:28 (rejestracja trwała do 8:30) jak to się mówi Polak potrafi pomimo przeciwności losu :)
Na szkoleniu trzeba było mieć swojego laptopa z zainstalowanym MPLAB-X IDE i MPLAB Harmony więcej wymagań nie było. Szkolenie było bezpłatne. Liczba miejsc ograniczona do 25 osób ,chętnych było znacznie więcej, więc ten kto się załapał miał szczęście :).
Przekrój wieku uczestników był szeroki, spodziewałem się w tym względzie przewagi ludzi młodych ale tak nie było. Sporo osób reprezentowało duże firmy korporacyjne i państwowe i byli to doświadczeni inżynierowie. Chyba byłem jednym z niewielu rodzynków czyli wolnych freelancerów ciekawych świata i ludzi :) Po mojej prawej ręce siedział konstruktor elektronik od którego tak parowało wiedzą , że omało ta para mi zwarć w laptopie nie porobiła. Podczas zajęć praktycznych człowiek ten robił wszystko po swojemu bez patrzenia na wytyczne szkolących i stawiał prelegentom trudne zagadnienia :) Ludzie tacy jednak żyją w swoim zamkniętym świecie a na zewnątrz stawiają parasol bezpieczeństwa przed światem zewnętrznym i czasami trudno tak po ludzku do nich dotrzeć :)
Szkolenie wystartowało.
Na początku młodzi inżynierowie z firmy JM elektronik przedstawili swoją firmę . Dowiedzieliśmy się tutaj , że firma ta to nie tylko dystrybutor elementów ale zajmuje się również produkcją i projektowaniem obwodów elektronicznych i szeroko pojętym wsparciem z tym związanym. Krótko mówiąc mamy jakiś poważny projekt w głowie to walimi do nich , zrobią , zaprojektują obwody i zapewnią wsparcie logistyczne elementów. Dla mnie cenną wartością tej firmy jest to , że jest w 100 % polska.
Ta część szkolenia nie byłą zbyt nużąca i trwała w sumie krótko.
Część zasadniczą szkolenia rozpoczął przedstawiciel firmy Microchip , który wpadł jak burza w czasie jego trwania po tym jak szalona warszawska taksówka dostarczyła go w jednym kawałku z dworca . Spodziewałem się tutaj jakiegoś jankesa ale ku uciesze "nacjonalistów" i kibiców rugby z Arki Gdynia był to Polak z Gdańska :)
Na początku przelecieliśmy przez ofertę Atmelowską w zakresie mikroprocesorów i mikrokontrolerów do zadań specjalnych takich jak ARM5, ARM9, SAM D/L/C etc. W tej części z ciekawostek dowiedziałem się o unikalnej technologii Microchipa w dziedzinie współpracy z Touch Sensor - Capacitive
Voltage Divider (CVD) więcej o tej ciekawej technologii tutaj http://ww1.microchip.com/downloads/en/AppNotes/01298A.pdf.
Potem wykładowca z Microchipa rzucił garść nowinek z których, najfajniejsze to informacja o nowych mikrokontrolerach 32-bitowych PICA-a z rdzeniem Cortex M7 (PIC32CZDA7 i DA80) i M4. Wersja PIC-a z Cortex M4 ma kosztować w granicach 3 USD i mieć wsparcie dla systemów graficznych. Nowe mikrokontrolery będziemy programować w środowisku MPLAB-X IDE czyli w jedynym słusznym środowisku Microchipa.
W następnej części szkolenia poznaliśmy głównego bohatera czyli PIC32MZ DA. Cechą wyróżniającą tę serię mikrokontrolerów jest wbudowana "karta grafiki" czyli kontroler grafiki z wewnętrzną pamięcią DDR2. Jak na razie jest to jedyna na rynku tego typu konstrukcja.
W szczególności główne cechy wiodące tej serii to jak podaje producent :
więcej informacji i parametrów przykładowego mikrokontrolera z tej serii znajdziemy pod tym linkiem : PIC32MZ2064DAG169
W szczególności główne cechy wiodące tej serii to jak podaje producent :
- 3-Layer Graphics Controller capable of driving 24-bit color SXGA (1280x1024)
- High-performance 2D Graphics Processing Unit (GPU)

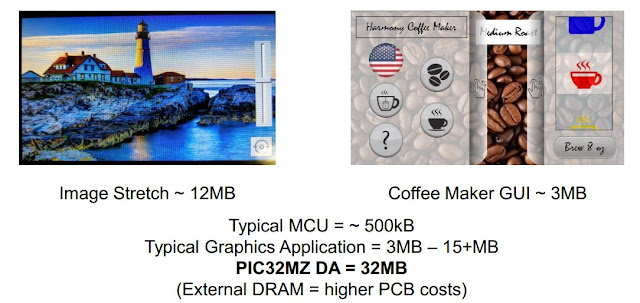

- 32MB integrated DDR2 DRAM or 128MB externally addressable
- Up to 2 MB Flash and 640 KB RAM
- 12-bit ADC Throughput at 18 Msps
- Full-Featured Hardware Crypto Engine with Random Number Generator (RNG) for data encryption/decryption and authentication
Wewnętrzny kontroler i procesor grafiki zamknięty w mikrokontrolerze m.in optymalizuje koszty związane z
budową interaktywnych interfejsów graficznych.Nie potrzebujemy wówczas wyświetlacza z wbudowanym kontrolerem co obniża nam tutaj w najprostszym przypadku koszty. Jakość i płynność grafik 2D jest na bardzo wysokim poziomie.Do budowania interfejsów graficznych Microchip dostarcza darmowe środowisko MPLAB HARMONY i wtyczkę Graphics Composer Screen Desinger. Interfejs graficzny za pomocą tych narzędzi zrobi dosłownie przedszkolak za pomocą klikania i przenoszenia ikonek.
Drastycznie przyspiesza to projektowanie i produkcję interfejsów graficznych do aplikacji.
Po ciekawej części teoretycznej przeszliśmy z marszu do zajęć praktycznych. Każdy z uczestników dostał w swoje rączki zestaw :
- PIC32MZ DA Starter Kit
- Multimedia Expansion Board II (MEB II)
Wartość zestawy ok 350 EUR Organizator oferował 100 USD upustu dla uczestników szkolenia.
Podczas ćwiczeń poznaliśmy możliwości sprzętu i aplikacji do projektowania interfejsów. W tej części można było sobie kombinować na maksa jeśli coś komuś nie wychodziło czy natrafił na jakiś problem do dyspozycji było trzech inżynierów. Można też było z nimi porozmawiać na inne nurtujące pytania niekoniecznie związane z samym szkoleniem.
Zapoznaliśmy się z przykładowym interfejsem graficznymi Coffe Maker GUI i za jego pomocą mogliśmy zamówić wirtualnie kawę dowolnego rodzaju z dostępnych w GUI :)
Organizator przygotował kilka ćwiczeń praktycznych i wyczerpującą instrukcję do ich wykonania. Jeśli ktoś się pogubił i nie nadążył za wykładowcą , instrukcja na papierze prowadziła za rękę.
Czas przewidziany na szkolenie to 8:30 - 16:00 . W połowie zajęć była ok 30 minutowa przerwa na obiad zasponsorowany przez organizatora czyli firmę JM elektronik
Na obiad były kluski śląskie z pulpetami i buraczkami w sosie grzybowym a na deser szarlotka z bitą śmietaną.
Z pełnym brzuchem o wiele sympatycznej płynie czas szczególnie w otoczeniu nowej, ciekawej wiedzy i ciekawych ludzi.
W części logistycznej do dyspozycji uczestników był barek z ciastkami , kawą i herbatą.
Podczas części teoretycznej można było w prosty sposób wygrać nagrody m.in zestawy z mikrokontrolerami Najbardziej jednak cenną nagrodą był zestaw dwóch piw z kuflem .
Rzecz o tyle ciekawa , że piwo było z małego śląskiego Browaru Majer, rzecz unikatowa :)
Jako miłą niespodziankę należy jeszcze odnotować bon podarunkowy na półroczną prenumeratę czasopisma Elektronik.i podarowanych kilka numerów czasopisma Elektronika Praktyczna.
Organizator dbał na każdym kroku o to aby wszyscy uczestnicy byli zadowoleni.
Zapoznaliśmy się z przykładowym interfejsem graficznymi Coffe Maker GUI i za jego pomocą mogliśmy zamówić wirtualnie kawę dowolnego rodzaju z dostępnych w GUI :)
Organizator przygotował kilka ćwiczeń praktycznych i wyczerpującą instrukcję do ich wykonania. Jeśli ktoś się pogubił i nie nadążył za wykładowcą , instrukcja na papierze prowadziła za rękę.
Czas przewidziany na szkolenie to 8:30 - 16:00 . W połowie zajęć była ok 30 minutowa przerwa na obiad zasponsorowany przez organizatora czyli firmę JM elektronik
Na obiad były kluski śląskie z pulpetami i buraczkami w sosie grzybowym a na deser szarlotka z bitą śmietaną.
Z pełnym brzuchem o wiele sympatycznej płynie czas szczególnie w otoczeniu nowej, ciekawej wiedzy i ciekawych ludzi.
W części logistycznej do dyspozycji uczestników był barek z ciastkami , kawą i herbatą.
Podczas części teoretycznej można było w prosty sposób wygrać nagrody m.in zestawy z mikrokontrolerami Najbardziej jednak cenną nagrodą był zestaw dwóch piw z kuflem .
Rzecz o tyle ciekawa , że piwo było z małego śląskiego Browaru Majer, rzecz unikatowa :)
Jako miłą niespodziankę należy jeszcze odnotować bon podarunkowy na półroczną prenumeratę czasopisma Elektronik.i podarowanych kilka numerów czasopisma Elektronika Praktyczna.
Organizator dbał na każdym kroku o to aby wszyscy uczestnicy byli zadowoleni.
Szkolenie upłynęło miło w przyjacielskiej atmosferze, poznaliśmy nowy produkt Microchipa, zapoznaliśmy się z możliwościami w części praktycznej i poznaliśmy ciekawych ludzi.
Z rozmowy z Panem Adamem Latocha (Marketing Manager firmy JM elektronik ) dowiedziałem się, że w planie są kolejne tego typu szkolenia w przyszłości, być może płatne ale pozwoli to zwiększyć liczbę uczestników. Należy zatem śledzić stronę firmy JM elektronik i odpowiednio wcześniej reagować.
Z rozmowy z Panem Adamem Latocha (Marketing Manager firmy JM elektronik ) dowiedziałem się, że w planie są kolejne tego typu szkolenia w przyszłości, być może płatne ale pozwoli to zwiększyć liczbę uczestników. Należy zatem śledzić stronę firmy JM elektronik i odpowiednio wcześniej reagować.
Pozdrawiam
picmajster.blog@gmail.com
Linki :
